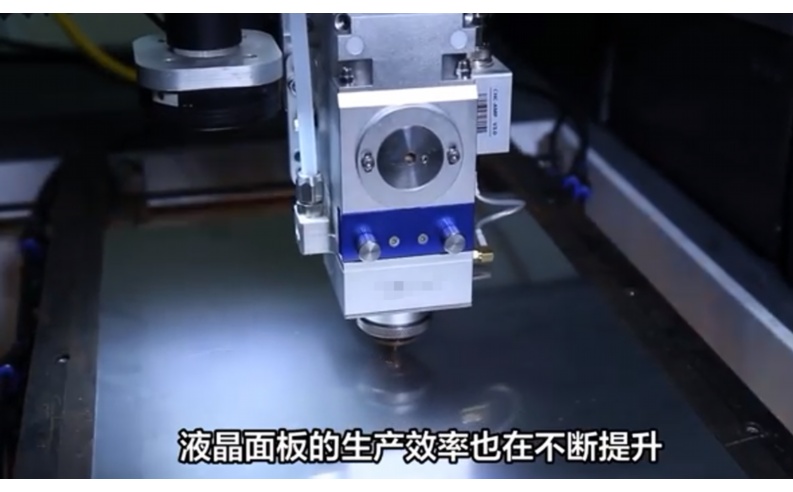

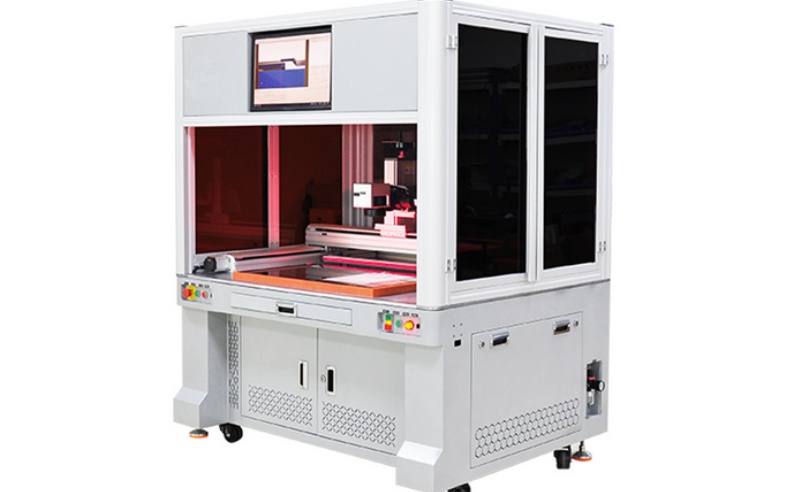

液晶面板（LCD）作为现代电子设备的核心组件，其制造过程对精密度和洁净度要求极高。激光加工技术广泛应用于液晶面板的切割、钻孔和微调环节，但激光设备的高功率和精密性要求生产环境必须为洁净生产间（洁净室），以防止粉尘、静电和污染物影响产品质量。布线方案作为洁净室基础设施的重要组成部分，直接影响设备的运行效率、安全性和维护成本。一个合理的布线方案不仅能确保激光加工过程的稳定性，还能降低能耗和污染风险。

本文将详细阐述液晶面板激光加工洁净生产间的布线设计，涵盖设计原则、具体实施步骤以及维护要点，旨在为相关工程人员提供实用参考。

一、洁净生产间布线设计原则

洁净生产间的布线方案需遵循严格的设计原则，以确?；肪辰嗑欢?、设备安全和操作效率。主要原则包括：

1.洁净度优先：洁净室通常要求达到ISO5级或更高标准（每立方米空气中≥0.1μm的粒子数不超过100个）。布线时应选择低挥发性、防尘材料，并采用密封式布线方式，避免电缆接头暴露在空气中产生微粒。例如，使用铠装电缆或导管保护，减少布线对空气流动的干扰。

2.防静电设计：液晶面板对静电放电（ESD）敏感，可能导致面板损坏。布线系统需集成防静电措施，如使用屏蔽电缆、接地系统和静电耗散材料。所有电缆应通过接地母线连接至公共接地网，确保静电及时导走。

3.安全性与合规性：激光加工设备涉及高功率电源和精密控制信号，布线需符合国际安全标准（如IEC60204针对机械电气设备）。电源布线应隔离高压和低压线路，并设置过载保护装置；数据布线需采用抗干扰设计，防止电磁干扰（EMI）影响激光精度。

4.灵活性与可扩展性：液晶面板生产线可能随技术升级而调整，布线方案应预留扩展接口，采用?？榛杓啤＠?，使用可拆卸桥架和标准化接头，便于未来增加或更换设备。

5.能效优化：通过合理规划电缆路径和选用高效电缆材料（如低电阻铜缆），减少能量损耗。同时，结合智能监控系统，实时监测布线负载，提高能源利用率。

二、布线方案的关键组件与布局

液晶面板激光加工洁净生产间的布线主要包括电源布线、控制信号布线和数据通信布线。以下为各组件详细说明：

1.电源布线

电源布线负责为激光设备、照明和空调系统供电。设计时需考虑：

-电缆选型：选用阻燃、低烟无卤（LSZH）电缆，防止火灾风险。电源线截面积根据设备功率计算，通常激光主设备需16-25mm2电缆，辅助设备用6-10mm2电缆。

-路由规划：电源线应沿墙壁或天花板敷设，采用金属导管或线槽保护，避免与气动管道交叉。关键区域（如激光加工区）设置独立回路，配备UPS（不间断电源）以防断电。

-接地系统：建立星形接地网络，所有设备外壳和电缆屏蔽层通过接地线连接至接地极，接地电阻需小于1Ω，确保静电和漏电安全。

2.控制信号布线

控制信号布线用于传输激光设备的启动、停止和参数调节指令。要点包括：

-电缆类型：使用双绞屏蔽电缆（如STP）或光纤电缆，以减少信号衰减和EMI。光纤适用于长距离传输，避免电磁干扰。

-布局策略：信号线与电源线平行间距至少30cm，或垂直交叉，防止耦合干扰。在洁净室内采用架空桥架敷设，便于检修和维护。

-接口管理：所有接头使用IP67级密封连接器，防止粉尘侵入?？刂乒衲谏柚眯藕欧峙淦鳎繁Ｖ噶钭既反?。

3.数据通信布线

数据通信布线支持设备监控、数据采集和网络连接，实现智能制造。

-网络结构：采用工业以太网或PROFIBUS协议，布线使用Cat6A或更高等级网线，支持千兆传输。无线AP（接入点）需谨慎部署，避免信号干扰激光操作。

-洁净室兼容性：数据线缆穿墙或穿地板时，使用密封套件封堵，维持压差控制。主干线路集中在技术夹层，减少对生产区的干扰。

-智能集成：结合SCADA（监控与数据采集系统），布线方案包括传感器线路，用于实时监测温度、湿度和粒子数，数据通过专用网络上传至中央控制室。

4.整体布局与安装

洁净生产间通常划分为生产区、缓冲区和设备区。布线布局应：

-生产区：以激光设备为中心，布线采用放射状或网格状结构，确保最短路径和最小弯曲半径。

-缓冲区：设置过渡布线点，用于电缆接入和分配，所有穿墙孔洞用硅胶密封。

-设备区：电源和控制柜集中放置，布线通过地下线槽或天花板桥架连接，保持整洁美观。

安装过程中，需严格执行洁净室操作规程，例如在施工前进行清洁处理，使用无尘工具，防止引入污染物。完成后，进行测试包括绝缘电阻测试、信号完整性测试和洁净度验证。

三、实施与维护要点

实施布线方案时，应先进行详细规划，包括CAD图纸设计和风险评估。施工阶段需分步进行：先安装主干线路，再连接设备，最后进行系统调试。维护方面，定期检查电缆老化、接头松动和接地有效性，建议每季度进行一次全面巡检，并使用粒子计数器监测布线区域洁净度。

总之，液晶面板激光加工洁净生产间的布线方案是一个系统工程，需综合考虑洁净度、安全性和效率。通过科学设计和严格管理，该方案能显著提升生产质量，降低故障率，并为未来技术升级奠定基础。

五、FAQ常见问题解答

1.问：为什么洁净室布线需要特殊设计？与普通车间布线有何不同？

答：洁净室布线需优先控制微粒和静电，因为液晶面板制造对污染极其敏感。普通车间布线可能忽略密封和防静电措施，而洁净室布线要求使用低挥发性电缆、密封接头和接地系统，以防止粉尘产生和静电放电。此外，洁净室布线还需符合ISO标准，确?？掌鞫皇芨扇?，而普通车间更注重成本和通用性。

2.问：在液晶面板激光加工中，布线如何防止静电放电（ESD）？

答：主要通过三重措施：首先，使用屏蔽电缆和接地母线，将静电导入大地；其次，所有设备外壳和布线导管连接至公共接地网，接地电阻小于1Ω；最后，在布线路径中避免使用易产生静电的材料（如普通塑料），改用静电耗散型线槽。定期测试接地系统有效性，可进一步降低ESD风险。

3.问：布线材料有哪些选择？是否需要全部使用高价特种电缆？

答：并非所有电缆都需高价特种类型，但关键区域如激光设备电源和控制线路应选用阻燃、低烟无卤（LSZH）电缆和屏蔽双绞线。数据通信可使用Cat6A网线或光纤，后者在长距离传输中性价比高。普通照明线路可用标准电缆，但必须确保密封性。总体选型基于风险评估，平衡成本与性能。

4.问：如何维护洁净室布线系统？日常检查包括哪些内容？

答：日常维护包括视觉检查电缆外观有无破损、接头密封是否完好，以及测试接地电阻和绝缘性能。每月使用粒子计数器监测布线区域洁净度，每季度进行全面巡检，清洁线槽和更换老化部件。建议记录维护日志，并与设备运行数据关联，及时发现潜在问题。

5.问：布线方案中需要考虑哪些国际安全标准？如何确保合规？

答：主要标准包括ISO14644（洁净室标准）、IEC60204（机械电气安全）和NFPA70（国家电气规范）。确保合规的方法是在设计阶段进行风险评估，选用认证材料（如UL或CE标志），施工后由第三方机构测试验收。定期培训操作人员，也能提高合规性，避免安全事故。

本方案通过系统化设计，确保了液晶面板激光加工洁净生产间的高效运行。如果您有更多具体需求，建议咨询专业工程师进行定制化优化。
